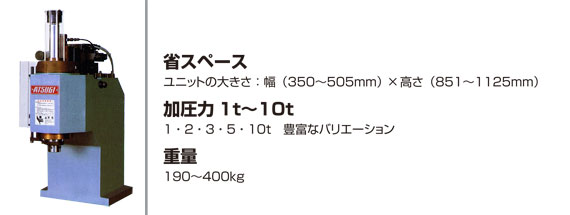

APシリーズのベースと電装を除いた仕様です。
型式名[*1] | M型(生産終了品) | L型 |
---|---|---|
![]() [M、MH、MLH] |
![]() [L、LH] |
|
重量(kg) | M,MH型 140 MLH型 190 |
260 |
APプレス基本型式 | AP-1M,2M,3M AP-2MH AP-3MLH,5MLH |
AP-1L,2L,3L AP-2LH,3LH,5LH |
プレスユニットの仕様 略図 | [*2]![]() |
型式名[*1] | KL型 | |
---|---|---|
AP-5KL-BE/L | AP-10KL-BE/L | |
重量(kg) | 250 | 400 |
APプレス基本型式 | AP-5KL | AP-10KL |
プレスユニットの仕様 略図 | ![]() |
*1型式はAPプレス基本形式に[-BE/L]を付して表示する。
*2出荷時の姿を示す。設置時は機械に添付する「設置要領書」に従いモータとタンクを取り外した後設置してください。
型式名[*1] | M型 (生産終了品) |
L型 | KL型 | ||
---|---|---|---|---|---|
![]() [M、MH、MLH] |
![]() [L、LH] |
AP-5KL-BE/L | AP-10KL-BE/L | ||

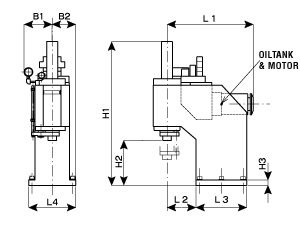

幅 B寸法 |
B1(mm) | 270 | (170) | ||
B2(mm) | 235 | 180 | 185 | ||
高さ H寸法 |
H1(mm) | 852 | 851 | 1,125 | |
H2(mm) | 250 | 250 | 350 | ||
H3(mm) | 35 | 35 | 40 | ||
取付面 L寸法 |
L1(mm) | 415 | 510 | 647 | 625 |
L2(mm) | 125 | 180 | 180 | 225 | |
L3(mm) | 210 | 250 | 300 | 400 | |
L4(mm) | 234 | 234 | 360 | 370 |
